斑馬105SL打印機電機異響不走紙故障詳細檢測步驟解決方法

近段時間多次遇到105SL打印機開機走紙或者按FEED鍵步進電機就宣布“咔咔”的異響，并且不走紙的毛病，所以將這幾回遇到的毛病做一下歸類描繪。簡略寫一下檢測過程。

檢測這樣的毛病之前，建議將主皮帶取下，避免電機激烈震動損壞打印頭。

**步：檢測電機與電源板的銜接線與插座。假如插頭接觸不良或者有短路，會形成電機供電反常，從而電機產生毛病。在檢修時就有一臺105SL機器，電機與電源板的銜接線的插頭燒黑，應該是短路電弧形成，開機走紙時電機就宣布“咔咔”的異響，紙

張也走不動。將插頭剪掉，替換。接上從頭開機，走紙正常。

第二步：查看打印機主板與電源板的銜接排線與插座。一個方面，假如銜接排線里面有某一根或者幾根線接觸不良，就會導致主板供電反常，有可能會影響主板控制電機反常。在檢修時有一臺105SL機器，插主板端的銜接排線里有一根線接觸不良

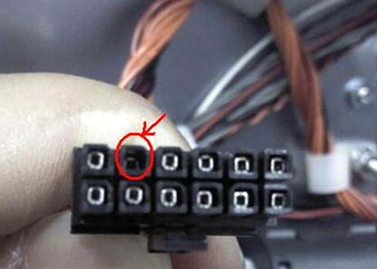

看圖片紅色標記圈圈的接頭松動內陷，當將該插頭接上主板的插座后，開機走紙時電機就宣布“咔咔”的異響，紙張也走不動。從頭將插頭處理之后，接上主板，開機正常。

另一方面，檢測主板和電源板上的銜接排線插座。從前遇到有一臺105SL機器，可能是用戶不慎倒下一些腐蝕性的清潔液在機器上，流進機器內部。檢修時，發現電源板端的銜接排線和插座都被腐蝕氧化，拔出排線，排線里邊多個接觸端子斷掉，

也看見插座的焊盤也有幾處被氧化斷路。剪掉插頭，替換，電源板的插座也替換，而且進行必要的一些跳線。從頭開機，機器正常。

第三步：檢測電源板。目測電源板如果無反常，替換電源板進行測驗，如果替換電源板測驗，機器正常，說明問題在電源板上。檢修時也發現一臺105SL機器電源板的電機驅動芯片燒掉，導致電機反常。

第四步：檢測主板。替換主板進行測驗。但在以往的檢修中沒有碰到過因為主板原因導致電機異響不走紙的情況。所以這方面的原因幾率很小。

第五步：檢測步進電機。開始要檢測步進電機是否松動，可以用手搖動電機的齒輪，然后判別電機是否松動；同時也用手滾動齒輪，感覺齒輪滾動是否正常。如果電機沒有松動，前面幾步也都檢測了，那就只能替換電機進行測驗。因為替換電機，

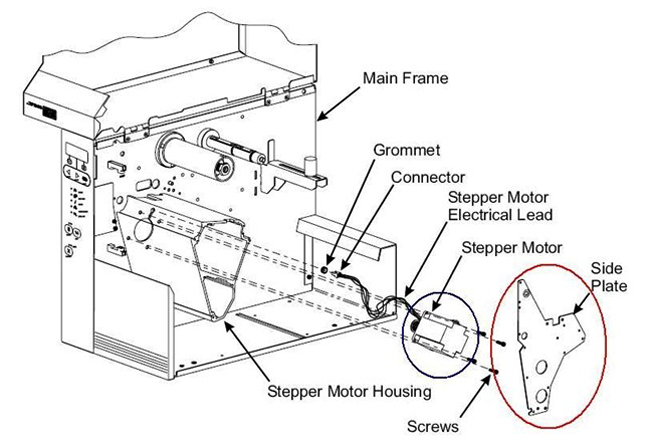

需要拆掉打印頭模組下步進電機外殼的旁邊面金屬擋板替換電機（下圖中藍色圈部件）之后，打印頭平衡需要從頭調節。

工序比較多也復雜，所以留為最終一步。（新版的Xi4系列和105SLPlus有預留裝置電機的小窗口，只需

求拆開旁邊面金屬擋板上的小擋板，即可拆卸電機，方便許多。）

如果電機的固定螺絲松動，重新固定，然后在測驗。如果電機沒有松動，就替換電機進行測驗。正常的

電機聲響小，滾動流暢。

以上是檢修105SL打印機步進電機異響不走紙毛病總結出來的幾個經歷。相同的毛病，形成的原因也有多

方面。在檢修設備時是需求多方面考慮原因，同時也由簡略到復雜進行檢測排除

如果該問題仍未解決不明白的地方，請撥打億碼通技術部電話：18867123682
